Hva er et tankvarmebelte og hvordan fungerer det? En komplett industriveiledning

A tank varmebelte er et fleksibelt, elektrisk drevet varmeelement som vikler seg rundt utsiden av en tank, trommel eller beholder for å opprettholde eller heve temperaturen på innholdet – hindrer viskøse væsker i å størkne, beskytter temperaturfølsomme materialer fra å fryse, og sikrer konsistente prosessforhold uten at innholdet må fjernes eller overføres. Brukt på tvers av olje- og gass-, kjemisk prosess-, matproduksjons- og vannbehandlingsindustri, leverer tankvarmebelter målrettet termisk energi direkte gjennom karveggen, med watttettheter som typisk varierer fra 0,5 til 5 W/tommer² avhengig av brukskrav.

Hvordan fungerer et tankvarmebelte? Kjernemekanismen

Et tankvarmebelte fungerer ved å konvertere elektrisk energi til termisk energi gjennom resistive varmeelementer innebygd i en fleksibel isolerende kappe, og deretter lede den varmen gjennom direkte kontakt med tankoverflaten og inn i innholdet.

Driftsprinsippet er enkelt: når vekselstrøm eller likestrøm flyter gjennom en motstandstråd eller filmelement inne i beltet, genererer elektrisk motstand varme - et fenomen styrt av Joules lov (P = I²R). Denne varmen overføres ledende gjennom beltets kontaktflate inn i tankveggen og deretter inn i væsken eller materialet inni.

Mest industrielt tank varmebelter består av fire funksjonelle lag:

• Varmeelementlag: Den resistive kjernen - typisk nikrom (NiCr)-tråd, varmetape i karbonfiber eller etsede folieelementer - som genererer varme når den aktiveres. Elementmotstanden kalibreres ved produksjon for å produsere en spesifikk watttetthet over beltets aktive overflateareal.
• Indre kontaktlag: Et termisk ledende, elektrisk isolerende materiale (vanligvis silikongummi eller PTFE) som maksimerer varmeoverføringen til tankoverflaten samtidig som det forhindrer elektrisk kontinuitet mellom elementet og karet.
• Ytre isolasjonsjakke: Glassfiber, silikonskum eller mineralullisolasjon som minimerer varmetapet til det omgivende miljøet, og forbedrer energieffektiviteten ved å lede mesteparten av generert varme innover mot tanken.
• Beskyttende ytre kappe: Et slitesterkt belegg av vevd glassfiber, rustfritt stålflett eller høytemperatur silikongummi som beskytter enheten mot mekanisk skade, kjemikalier og fuktinntrengning.

Temperaturkontroll oppnås gjennom en integrert eller ekstern termostat som slår beltet av og på for å opprettholde måltemperaturen. Avanserte systemer bruker PID-kontrollere (proporsjonal-integral-derivative) som modulerer utgangseffekten kontinuerlig, og opprettholder temperaturen innenfor ±1–2°C fra settpunktet selv når omgivelsesforholdene varierer.

Typer tankvarmebelter: Hvilken design passer til din applikasjon?

Tankvarmebelter er produsert i flere forskjellige design, hver optimalisert for spesifikke temperaturområder, kargeometrier og installasjonsmiljøer.

1. Silikongummi varmebelter

Varmebelter av silikongummitank er den mest brukte typen for generelle industrielle og laboratorieapplikasjoner. De består av etset folie eller motstandstrådelementer innkapslet mellom lag av høykvalitets silikongummi. Viktige fordeler inkluderer utmerket fleksibilitet (som tilpasser seg tett til sylindriske, koniske eller uregelmessige karoverflater), motstand mot temperaturer fra -60 °C til 230 °C, og iboende motstand mot fuktighet, ozon og mange kjemikalier. Standard watttettheter varierer fra 0,3 til 2,5 W/cm² . Silikonbelter er tilgjengelige i standardstørrelser for vanlige trommel- og IBC-diametre (intermediate bulk container), samt tilpassede konfigurasjoner for ikke-standardfartøy.

2. Glassfiberisolerte motstandstrådvarmebelter

Disse beltene bruker nichrome eller Kanthal motstandstråd vevd inn i eller viklet inn i en glassfiberduksbærer, deretter dekket med ekstra isolasjonslag. De er designet for høyere vedvarende temperaturer - kontinuerlig drift opp til 450°C i industrielle versjoner - noe som gjør dem egnet for tjære, bitumen, harpiks og tunge råoljeapplikasjoner der silikongummi vil bli termisk overveldet. Avveiningen er redusert fleksibilitet sammenlignet med silikonbelter; glassfiberbelter egner seg bedre til faste sylindriske kar hvor beltet kan strammes og festes permanent.

3. Mineralisolerte (MI) båndvarmere

Mineralisolerte tankvarmebånd bruker et motstandstrådelement omgitt av komprimert magnesiumoksid (MgO)-pulver inne i en kappe av rustfritt stål - en konstruksjon lånt fra industrielle varmeovner. Denne designen oppnår de høyeste watttetthetene (opp til 8 W/cm² ) og maksimale temperaturer (opptil 700°C), men ofrer fleksibilitet. MI-båndvarmere er halvstive og designet for å klemmes direkte på sylindriske kareksteriører i petrokjemiske og høytemperaturprosesser.

4. Selvregulerende varmebelter (PTC-teknologi)

Selvregulerende (PTC — positiv temperaturkoeffisient) varmebelter bruker en ledende polymerkjerne hvis elektriske motstand øker eksponentielt når temperaturen stiger. Dette betyr at beltet automatisk reduserer effekten når det nærmer seg måltemperaturen, og eliminerer risikoen for overoppheting uten å kreve en ekstern termostat. PTC tank varmebelter er spesielt verdifulle for frostbeskyttelsesapplikasjoner - utendørs vanntanker, kjemikalielagring i kaldt klima og eksterne installasjoner der kontinuerlig termostatovervåking er upraktisk. Maksimal driftstemperatur for PTC-belter er vanligvis begrenset til 65–85°C , noe som gjør dem uegnet for prosessoppvarming ved høy temperatur.

5. IBC og trommelvarmejakker

Oppvarmingsløsninger i større format designet spesielt for 200-liters fat og 1000-liters IBC-er, IBC-varmekapper er i hovedsak varmebelter med full omkrets med integrert isolasjon som omslutter hele beholderens sylindriske kropp. De kobles til med industrielle plugger og kontakter og inkluderer vanligvis en innebygd termostat med et justerbart settpunktområde på 20–80°C. En standard 1000-liters IBC-varmejakke trekker vanligvis 1500 til 3000 watt og kan øke innholdet fra 5°C til 40°C på 4–8 timer avhengig av isolasjonskvalitet og omgivelsestemperatur.

Tankvarmebeltetyper sammenlignet: Ytelse på et øyeblikk

Å velge riktig tankvarmebelte krever at oppvarmingsteknologien tilpasses måltemperaturen, kravene til watttetthet, kargeometrien og sikkerhetsklassifiseringen av installasjonsmiljøet.

Tabell 1: Sammenligning av de fem hovedtankens varmebeltetyper på tvers av maksimal driftstemperatur, watttetthet, fleksibilitet, selvreguleringsevne og primær bruksegnethet.

Nøkkelindustrier og bruksområder for tankvarmebelter

Tankvarmebelter betjener et bemerkelsesverdig bredt spekter av industrier der temperaturvedlikehold av lagrede eller prosessvæsker er avgjørende for kvalitet, sikkerhet eller driftskontinuitet.

Olje, gass og petrokjemisk prosessering

Tunge råoljer, fyringsoljer og asfaltbaserte produkter blir ekstremt tyktflytende eller størkner ved omgivelsestemperaturer, noe som gjør dem umulige å pumpe eller behandle. A tank varmebelte brukt på lagringsfartøy og dagtanker opprettholder disse materialene ved deres minimum pumpbare temperatur - typisk 40–80 °C for fyringsoljer og 130–160 °C for bitumen. I offshore-plattformapplikasjoner forhindrer varmebelter på sjøvannskjølte lagertanker hydratdannelse i gasskondensatledninger, der ukontrollert kjøling kan forårsake blokkeringer som tar dager å fjerne.

Kjemisk produksjon og lagring

Mange industrielle kjemikalier har frysepunkter godt over 0°C eller må holdes ved spesifikke temperaturer for viskositetskontroll. Svovelsyre (frysepunkt 10 °C ved 93 % konsentrasjon), natriumhydroksid (frysepunkt 12 °C ved 50 % løsning) og fosforsyre (frysepunkt 21 °C ved 85 %) er vanlige eksempler hvor tank varmebelter forhindre kostbare frysing i uoppvarmede lagringsområder. Anvendelser i kjemisk industri bruker også varmebelter for å holde reaksjonsbeholdere ved presist forhøyede temperaturer under batchbehandling, der temperaturavvik på til og med ±5°C kan påvirke produktkvalitet eller utbytte.

Mat og drikke produksjon

Spiselige fettstoffer og oljer (kokosolje smelter ved 24°C, palmestearin ved 44°C), sjokolade, honning og sirup krever nøyaktig temperaturvedlikehold under lagring og overføring. Matgodkjent silikon tank varmebelter sertifisert i henhold til FDA 21 CFR og EU-forordning 10/2011-standarder opprettholder disse produktene ved deres optimale behandlingstemperaturer uten å risikere kontaminering. I brygge- og meieriapplikasjoner opprettholder varmebelter gjæringsbeholdertemperaturer innenfor smale settpunkter (±0,5°C i presisjonsgjæring) som direkte bestemmer produktets karakter og mikrobiell aktivitet.

Vannbehandling og kommunal infrastruktur

Frostbeskyttelse er den primære driveren for tank varmebelte bruk i vannbehandling. Vannlagringstanker, kjemikaliedoseringstanker (for klor, fluor og koagulanter) og tilbakespylingstanker for filter i installasjoner med kaldt klima krever oppvarming i vintermånedene for å forhindre frostskader. PTC selvregulerende varmebelter er spesielt godt egnet for denne applikasjonen fordi de kan stå på strøm året rundt, forbruker minimalt med strøm i varmt vær og øker automatisk ytelsen når temperaturen synker.

Farmasøytisk og bioteknologisk produksjon

API-syntese (aktiv farmasøytisk ingrediens) krever ofte presis temperaturkontroll av reaktorbeholdere og mellomliggende lagringstanker som inneholder løsemidler, reagenser og mellomprodukter. Renromskompatible silikonvarmebelter med maskinvare i rustfritt stål er standardutstyr i farmasøytiske miljøer med cGMP (current Good Manufacturing Practice). Temperaturensartethet over karoverflaten er en kritisk valideringsparameter – førsteklasses varmebelter av farmasøytisk kvalitet oppnår jevn overflatetemperatur innen ±3°C på tvers av belteområdet, og støtter prosesskonsistenskravene til IQ/OQ/PQ-kvalifiseringsprotokoller.

Tankvarmebelte vs. alternative oppvarmingsmetoder: En praktisk sammenligning

Å forstå hvordan tankvarmebånd kan sammenlignes med alternative tankoppvarmingsmetoder – el-varmere, dampspiraler, varmesporingstape og resirkuleringssystemer – er avgjørende for å velge den mest effektive og kostnadseffektive løsningen.

Tabell 2: Sammenligning av tankvarmebelte mot fire alternative tankoppvarmingsmetoder på tvers av installasjonskompleksitet, temperaturuniformitet, energieffektivitet, væskekontakt og optimale bruksscenarier.

Den ikke-invasive installasjonsfordelen med en tank varmebelte er spesielt viktig for kar som inneholder aggressive kjemikalier, legemidler eller matvarer – der ethvert internt varmeelement skaper forurensningsrisiko, ekstra rengjøringsvalideringsbyrde eller bekymringer om materialkompatibilitet. Selv om el-varmeovner er termisk effektive, krever de tankinntrengning, forsegling og periodisk uttak for inspeksjon, og ingen av disse er nødvendig med et eksternt varmebelte.

Hvordan dimensjonere og velge et tankvarmebelte: Kritiske parametere

Riktig dimensjonering av et tankvarmebelte krever beregning av varmetapet fra fartøyet, oppvarmingsenergien som kreves for å heve innholdet til måltemperaturen innenfor ønsket tidsramme, og matching av disse kravene til et belte med passende watttetthet og dekningsområde.

Den grunnleggende størrelsesligningen er:

Nødvendig effekt (W) = [M × Cp × ΔT / t] Varmetap (W)

Hvor: M = masse av innhold (kg), Cp = spesifikk varmekapasitet til væsken (J/kg·K), ΔT = nødvendig temperaturøkning (K), t = tillatt oppvarmingstid (sekunder), Varmetap = termisk tap gjennom uisolerte karvegger og topp/bunnflater.

Praktisk eksempel: En 200-liters ståltrommel med palmeolje (Cp ≈ 2000 J/kg·K, tetthet ≈ 900 kg/m³) må varmes opp fra 15°C til 45°C på 4 timer, med en omgivelsestemperatur på 5°C og minimal isolasjon:

• Masse av innhold: 200 × 0,9 = 180 kg
• Oppvarmingsenergi: 180 × 2 000 × 30 = 10 800 000 J = 3 000 Wh
• Nødvendig oppvarmingseffekt: 3000 Wh / 4 t = 750 W
• Estimert varmetap (uisolert 200L trommel ved ΔT=35°C): ca. 200–350 W
• Total nødvendig belteeffekt: ca. 1000–1100 W

Et standard 1200 W varmebelte av silikongummitrommel vil være riktig dimensjonert for denne applikasjonen, med 10–20 % takhøyde for å ta hensyn til variasjoner i omgivelsesforholdene.

Ytterligere utvalgsparametere inkluderer:

• Spenning: Standard forsyningsspenninger på 120V, 240V eller 480V (en- eller trefaset) må samsvare med tilgjengelig elektrisk infrastruktur. Trefasebelter er vanlige for industrielle installasjoner med høyere effekt over 3 kW.
• Klassifisering av farlig område: Hvis installasjonen er i et sone 1 eller sone 2 ATEX/IECEx klassifisert område (brennbare damper eller støv), må varmebeltet ha passende Ex-sertifisering (f.eks. Ex e, Ex d eller Ex n rating). Standard varmebelter må aldri brukes i farlige omgivelser.
• Temperaturkontrolltype: På/av termostater er tilstrekkelige for frostbeskyttelse og ikke-kritisk temperaturvedlikehold. PID-kontrollere kreves for farmasøytiske, matsikkerhets- eller presisjonsprosesser.
• Fartøyets materiale og overflatetilstand: Ruere overflater reduserer termisk kontakteffektivitet. Et termisk grensesnittmateriale (TIM) som termisk ledende pasta eller en tilpasset silikonpute forbedrer varmeoverføringen til grove, korroderte eller ujevne karoverflater betydelig.

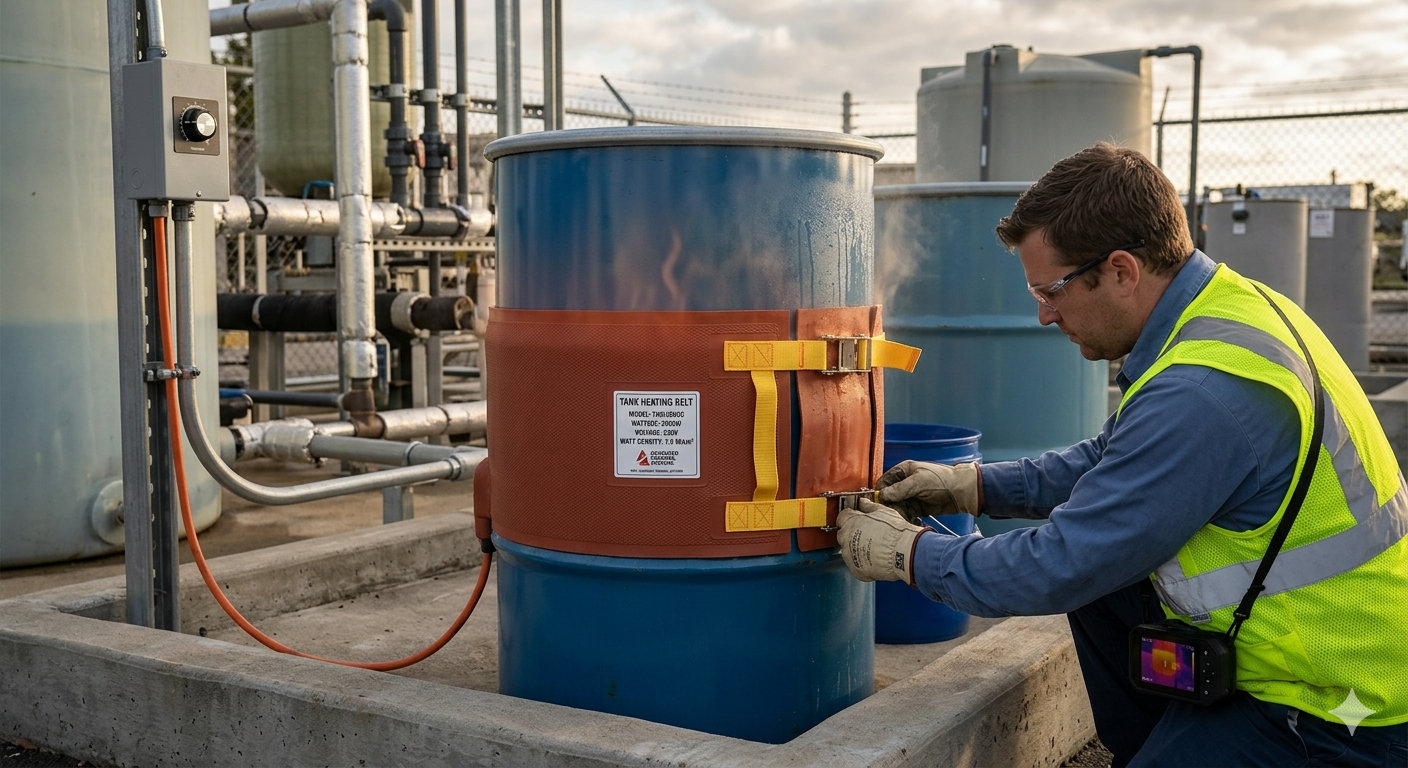

Beste praksis for installasjon for maksimal effektivitet og sikkerhet

Riktig installasjon av et tankvarmebelte står for størstedelen av forskjellen mellom et system som opprettholder måltemperaturen effektivt og et system som forbruker overflødig energi, produserer ujevn oppvarming eller svikter for tidlig.

• Rengjør karoverflaten før installasjon: Fjern rust, kalk, smuss og olje fra kontaktområdet. Selv et tynt lag med overflateforurensning fungerer som en termisk isolator, og reduserer varmeoverføringseffektiviteten med 10–30 %. For stålbeholdere er stålbørsting til bart metall og påføring av en tynn termisk ledende pasta før beltemontering beste praksis.
• Maksimer kontaktområdet: Beltet skal ligge flatt mot fartøyets overflate uten luftspalter. For litt uregelmessige overflater, bruk stropper eller bånd for å stramme beltet jevnt i stedet for å stole på lim alene. Luftspalter skaper varme punkter i belteelementet som akselererer nedbrytningen.
• Legg alltid til utvendig isolasjon: Uten isolasjon over varmebeltet går opptil 50 % av generert varme tapt til omgivelsesluftkonveksjon. Å pakke inn beltet og karet med mineralull, skum eller glassfiber teppeisolasjon på minst 25–50 mm tykkelse reduserer vanligvis energiforbruket med 40–60 % sammenlignet med uisolert installasjon.
• Plasser termoelementet eller sensoren riktig: Temperatursensoren bør plasseres på karveggen - ikke på beltets overflate - for å måle faktisk beholder-/væsketemperatur i stedet for beltets overflatetemperatur. Sensorplassering mellom belte og fartøy (på karveggen) gir den mest nøyaktige avlesningen for kontrollformål.
• Installer en sikkerhetsutkobling for høy temperatur: Monter alltid en uavhengig overtemperatursikring (en separat termisk avskjæring eller termostat satt 20–30°C over målsettpunktet) i tillegg til primærtemperaturregulatoren. Dette beskytter mot kontrollfeil som fører til overoppheting.
• Følg forskrifter for elektrisk installasjon: Tankvarmebelter må kobles til av en kvalifisert elektriker i samsvar med NEC (USA), IEC 60519 eller gjeldende lokale elektriske forskrifter. Beskyttelse mot jordfeilkretsbryter (GFCI) er obligatorisk for installasjoner utendørs eller i våtrom.

Ofte stilte spørsmål om tankvarmebelter

Spørsmål: Kan et tankvarmebelte brukes på plasttanker og IBCer?

Ja, men med viktige forbehold. For plasttanker - typisk HDPE eller polypropylen - må maksimal watttetthet begrenses nøye for å forhindre at beltet overskrider plastens varmeavbøyningstemperatur (HDT). HDPE mykner over 80°C; polypropylen over 100°C. For plastbeholdere, bruk silikonbelter med lav watttetthet (0,3–0,8 W/cm²) med nøyaktig termostatkontroll for å opprettholde beholderens overflatetemperatur godt under plastens HDT. Bruk aldri belter med høy watttetthet designet for metalltanker på plastbeholdere - lokal overoppheting vil permanent deformere beholderen.

Spørsmål: Hvor lenge varer tankvarmebelter?

Levetiden avhenger sterkt av driftstemperatur, driftssyklus og installasjonskvalitet. Et varmebelte av silikongummi som opererer ved moderate temperaturer (under 150 °C) med en driftssyklus på 50 % og riktig isolasjon oppnår vanligvis 5–10 år av levetid. Belter som drives ved eller nær maksimal nominell temperatur kontinuerlig vil ha betydelig kortere levetid - silikonisolasjonen og elementviklingene opplever akselerert termisk aldring over 80 % av deres nominelle maksimale temperatur. Periodisk inspeksjon for sprekker, delaminering eller misfarging av ytterjakken er tilrådelig årlig.

Spørsmål: Hva er forskjellen mellom et tankvarmebelte og rørvarmesporingstape?

Tankvarmebelter er designet for å pakke den sylindriske kroppen til et fartøy og levere arealoppvarming over en bred overflate - de har betydelig høyere total effekt (typisk 500 W til 5 kW) og er bygget som komplette båndformede sammenstillinger med definerte dimensjoner. Pipe heat tracing tape er et kontinuerlig fleksibelt element designet for å løpe langs lengden av et rør, og opprettholde temperatur langs lineære løp. Mens varmesporingstape kan vikles rundt små tanker i noen applikasjoner, gir dedikerte tankvarmebelter mer jevn varmefordeling over karoverflaten og er bedre egnet til å opprettholde bulkvæsketemperaturer i lagerbeholdere.

Spørsmål: Fungerer tankvarmebelter på isolerte tanker?

Ja - og faktisk er det fortsatt fordelaktig å legge ekstern isolasjon over et varmebelte på en allerede isolert tank. Varmebeltet er installert på karets utvendige overflate, under eventuell isolasjonskappe. Utvendig isolasjon over varmebeltet er kritisk uavhengig av tankens innvendige isolasjon, da det forhindrer varmetap fra beltet utover til omgivelsesluften. For tanker med eksisterende isolasjonskledning av skum eller mineralull, installeres beltet vanligvis ved midlertidig å fjerne kledningen i installasjonssonen, påføre beltet på den nakne karveggen, og deretter sette kledningen tilbake over beltet.

Spørsmål: Kan ett tankvarmebelte varme opp hele innholdet i en stor tank jevnt?

Et enkelt varmebelte plassert i én høyde på en stor tank vil skape en temperaturgradient - varmere nær beltesonen, kjøligere mot toppen og bunnen. For tanker større enn ca. 500 liter, bruk av flere belter fordelt vertikalt med 30–40 cm avstand, eller installasjon av en varmekappe i full høyde som dekker mesteparten av fartøyets sylindriske vegg, gir betydelig bedre temperaturjevnhet. Alternativt kan en kombinasjon av et varmebelte med lavere watt med en resirkulasjonspumpe eller mekanisk røreverk i tanken akselerere varmefordelingen og overvinne termisk lagdeling.

Spørsmål: Er tankvarmebelter trygge å bruke med brennbare væsker?

Standard tankvarmebelter er ikke sertifisert for bruk med brennbare væsker eller i farlige klassifiserte områder. For applikasjoner som involverer brennbare løsemidler, drivstoff eller kjemikalier der damp-luftblandinger kan nå eksplosive konsentrasjoner (ATEX sone 1 eller sone 2), må kun ATEX/IECEx-sertifiserte varmebelter med passende utstyrsgruppe og temperaturklasse (T-klasse) klassifiseringer brukes. T-klassen skal velges slik at beltets maksimale overflatetemperatur aldri overstiger selvantennelsestemperaturen til det mest følsomme brennbare stoffet som finnes, med passende sikkerhetsmarginer.

Konklusjon: Velge riktig tankvarmebelte for langsiktig pålitelighet

A tank varmebelte er et av de mest kostnadseffektive og allsidige verktøyene for å opprettholde prosesstemperaturer, forhindre fryseskader og kontrollere viskositeten til lagrede væsker på tvers av et stort spekter av industrielle applikasjoner. Den ikke-invasive installasjonen, fleksible konfigurasjonsalternativene og kompatibiliteten med praktisk talt alle sylindriske eller nesten sylindriske kar gjør varmebelter til det foretrukne valget når el-varmere, dampspiraler eller resirkuleringssystemer er upraktiske eller unødvendig komplekse.

Vellykket bruk avhenger av riktig effektdimensjonering basert på faktisk varmebelastningsberegninger, valg av passende varmeteknologi for temperaturområdet og det kjemiske miljøet, riktig installasjon med ekstern isolasjon og nøyaktig temperaturkontroll. Et korrekt spesifisert og installert tankvarmebelte med kvalitetsisolasjon over vil typisk oppnå energieffektivitet på 85–95 % – noe som betyr at det store flertallet av elektrisk inngangskraft når tankinnholdet i stedet for å gå tapt til atmosfæren.

Enten applikasjonen din er frysebeskyttelse for et vannbehandlingsanlegg på landsbygda, opprettholdelse av palmeolje ved prosesseringstemperatur i en matfabrikk, eller å holde tung råolje pumpbar i en offshore-terminal, er det en konfigurasjon for tankvarmebelte konstruert for å oppfylle kravet – og å matche denne konfigurasjonen nøyaktig til dine spesifikke forhold er nøkkelen til år med pålitelig, energieffektiv drift.
