Du kan begrense nesten hver avgjørelse av varmekabel for farlige områder til fire spørsmål: hva områdeklassifiseringen tillater, hvilken temperaturklasse kabelen må holde seg under, hvilken plikt den skal utføre, og om termineringene og kontrollene har samme godkjenning som kabelen. Svar dem i den rekkefølgen og shortlisten faller vanligvis til to eller tre kandidater.
En 6-tommers kondensatlinje gjør poenget. Den trenger en vedlikeholdstemperatur på 80 °C, ser en 150 °C steam-out to ganger i året, sitter i et sone 1-område med en IIB-gassgruppe og en T3-klasse, og kjører 320 meter. Endre ett faktum og svaret endres. Hev ut dampen til 200 °C og mineralisolert kabel blir det eneste sikre alternativet. Strekk løpeturen til 3 km og hudeffektsporing begynner å konkurrere.
De fire avgjørelsene, i den rekkefølgen som betyr noe
Bruk disse fire filtrene før du åpner en katalog, fordi hver enkelt fjerner alternativer i stedet for å legge dem til.
- Områdeklassifisering og gass- eller støvgruppe. Sone 1, sone 2, gruppen og støvklassifiseringen bestemmer hva som i det hele tatt kan installeres.
- Temperaturklasse og maksimal prosesstemperatur. Dette setter overflatetemperaturtaket for kabelkappen, ikke bare for røret.
- Plikt. Oppretthold temperatur, rørstørrelse, isolasjon, omgivelsestemperatur, forsyningsspenning og kjørelengde, still inn watt per meter du faktisk trenger.
- Systemmaskinvare. Kaldeledninger, koblingsbokser, termostater, sensorer og jordfeilvern avgjør om godkjenningen overlever installasjon.
Snu rekkefølgen og du får den klassiske prosjektfeilen: kabel kjøpt på pris, deretter et redesign seks uker før oppstart fordi koblingsboksen var IP66 i stedet for Ex e.
Trinn 1: Les områdeklassifisering og temperaturklasse sammen
Sone og divisjon beskriver samme risiko med ulikt papirarbeid
IEC og ATEX praksis deler et anlegg inn i soner, mens Neird-Amerika bruker inndelinger. Sone 1 tilsvarer stort sett Klasse I, Divisjon 1, og Sone 2 tilsvarer Divisjon 2. Den praktiske konsekvensen er enkel: en kabel sertifisert for Divisjon 2 vil ikke tilfredsstille en Sone 1-spesifikasjon, selv om de to beskrivelsene høres ut som ombyttelige i et anbudsdokument.
| Plassering (IEC / ATEX) | Nordamerikansk tilsvarende | Hva det betyr for varmesporing |
|---|---|---|
| Sone 0 | Klasse I, divisjon 1 (sjelden) | Sporing er normalt utelukket; bare egensikre kretser |
| Sone 1 | Klasse I, divisjon 1 | Ex e- eller Ex d-sporing med sertifiserte oppsigelser; de fleste petrokjemiske linjer |
| Sone 2 | Klasse I, divisjon 2 | Lavere beskyttelsesnivå akseptert; feilvinduet er kort, ikke null |
| Sone 21 / 22 | Klasse II, divisjon 1/2 | Støvtette skap pluss overflatetemperaturkontroll |
Temperaturklassen er en overflategrense, ikke en produktvurdering
Temperaturklassen til gassen eller støvet som er tilstede dekker overflatetemperaturen til alt som er installert inne i området: 450 °C for T1, 300 °C for T2, 200 °C for T3, 135 °C for T4, 100 °C for T5 og 85 °C for T6. Manteltemperaturen settes av det som er varmest, prosessvæsken eller kabelens egen utgang, og det er der de fleste prosjekter blir fanget.
- En 100 °C linje i et T4 (135 °C) område gir bare 35 °C takhøyde.
- En 150 °C steam-out syklus utelukker enhver kabel klassifisert som T5 eller T6.
- En kontrollert design, hvor en termostat eller limiter stopper kabelen fra å nå sitt maksimum, er ofte den eneste måten å holde høyeffektkabel innenfor en lavtemperaturklasse.
For feilmodusene som sertifisering alene ikke forhindrer, les notatet vårt om om selvregulerende varmekabler er trygge for bruk i eksplosjonsfarlige områder .
Trinn 2: Match kabelfamilien til plikten
For de fleste sone 1-rør under 150 °C er selvregulerende eller kraftbegrensende tape det billigste svaret. Over det, eller der atmosfæren angriper polymerer, vinner mineralisolert kabel. På flere kilometer lange rørledninger er hudeffektsporing det eneste praktiske valget.
| Kabelfamilie | Typisk vedlikeholdsrekkevidde | Kutt i lengde på stedet | Best passform |
|---|---|---|---|
| Selvregulerende | Frostbeskyttelse til 120 til 150 °C | Ja | Sone 1 or 2 pipe, tank and instrument lines |
| Strømbegrensende | Omtrent 110 til 150 °C | Ja | Middels lange linjer trenger høyere utgangstetthet |
| Konstant watt | 150 til 250 °C og over | Parallelt ja, serie nei | Høytemperaturlinjer med kontrollert design |
| Mineralisolert | 400 °C og over | Nei, fabrikklengder | Høy temperatur, korrosjon, mekanisk misbruk |
| Hudeffekt | Lange linjer, opptil ca. 200 °C | No | Rørledninger flere kilometer lange |
Strømbegrensende kabel som ACCCT-serien sitter mellom de to ytterpunktene: utgangen er langt mer stabil enn selvregulerende tape, og den kan fortsatt kuttes i lengde på stedet, noe som betyr noe når en linje endres under konstruksjon.
ACC-CT strømbegrensende varmesporingskabler for prosesslinjer Stabil effektbegrensende effekt, felt-til-lengde-fleksibilitet og kjemikaliebestandige jakker passer til prosesstemperaturvedlikehold og frostbeskyttelse på modifiserte linjer. Se produkt → Mineralisolert kabel er reserven som ofte blir førstevalget på varme eller mekanisk utsatte linjer, fordi den tåler manteltemperaturer som ingen polymer kan nå og metallkappen gir lederen reell mekanisk beskyttelse.
Trinn 3: Skjede, flette og korrosjonsspørsmålet
Polymerjakker er ikke utskiftbare
Standard PVC-kapper hører hjemme på frostbeskyttelse, ikke i en prosessenhet. Fluoropolymer-kapper motstår hydrokarboner og de fleste løsemidler, men de mykner fortsatt ved høy temperatur og noen aromater gjennomsyrer dem over mange års bruk.
Metallkapper eksisterer fordi noen atmosfærer spiser polymerer
Offshoreplattformer, kloridrike kjølevannsområder og sur service ødelegger flettet i rustfritt stål raskt, og det er grunnen til at Alloy 825-mantelen eksisterer. På en kloridbegrenset spesifikasjon er kappevalget en korrosjonsbeslutning, ikke en markedsføringsmessig.

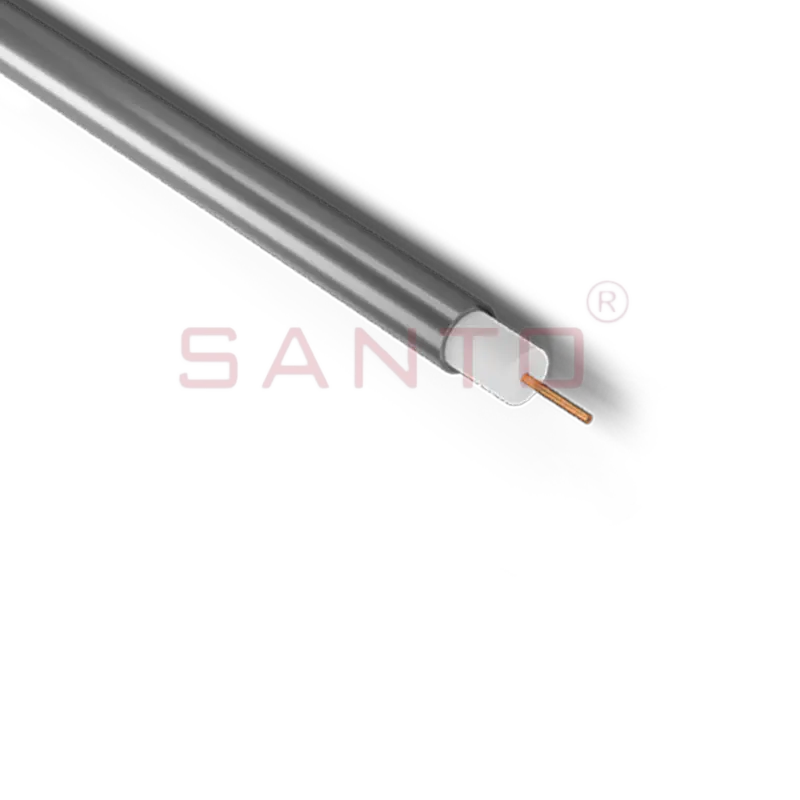

Legering 825 Mantel mineralisolert varmekabel for farlige områder Korrosjonsbestandig MI-varmesporing for frostbeskyttelse ved høy temperatur og temperaturvedlikehold i kloridrik offshore, olje, gass, kjemikalier og energitjenester. Se produkt → Trinn 4: Avslutninger, kontroller og jordfeilbeskyttelse
En kabels sertifikat for farlig område stopper ved den kalde ledningen. Uansett hva det kalde blyet havner i må ha samme sone, gassgruppe og temperaturklasse, ellers er installasjonen ikke-kompatibel uansett hvor god kabelen er.
- Koblingsbokser i Ex e eller Ex d versjoner, med sertifiserte kabelgjennomføringer tilpasset kabeldiameteren.
- Termostater for farlige områder, enten rørledningsinduksjon eller overflatefølende typer, slik at kretsen slår på belastning i stedet for omgivelsesgjetting.
- Eks-godkjente temperatursensorer. MMP-PT100Ex-serien måler opptil 482 °C, som dekker sporingsoppgaver ved høye temperaturer.
- Jordfeilbeskyttelse på hver gren. Både IEC-praksis og NEC 427.22 forventer det, og 30 mA er et vanlig utløsningsnivå.

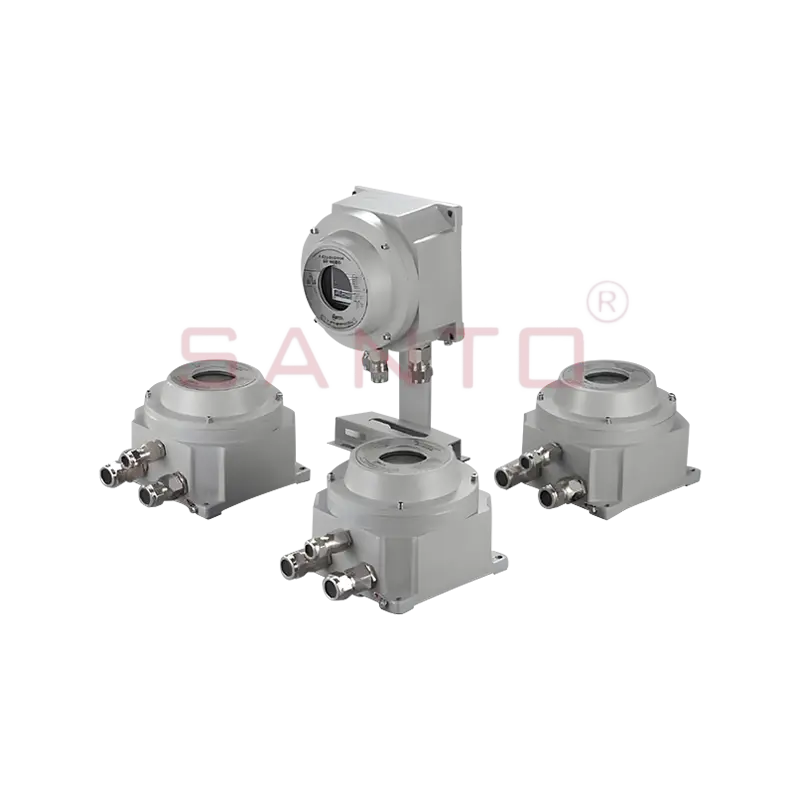

HDBK-WK Eksplosjonssikker temperaturkontroller for elektrisk varmesporing Intelligent terminaltemperaturkontrolltilbehør som erstatter mekaniske termostater, med beskyttelses-, varslings-, overvåkings- og kommunikasjonsfunksjoner for elektriske sporingssystemer. Se produkt → Igangkjørings- og vedlikeholdskontroller som fanger opp reelle problemer
Fire sjekker tilbakebetaler kostnadene innen det første driftsåret, og å hoppe over dem er hvordan sikre design blir usikre installasjoner.
- Mål isolasjonsmotstanden på hver krets ved 500 VDC før den termiske isolasjonen lukkes, og igjen før spenning.
- Kjør en termografisk undersøkelse under belastning når ledningen har stabilisert seg, med kabelen tilkoblet og ved normal prosesstemperatur.
- Kontroller temperaturklassen på nytt når prosesstemperaturen eller produktet endres; en kabel som er kompatibel ved 90 °C, er kanskje ikke ved 140 °C.
- Inspiser koblingsbokser for fuktighet ved hver nedstengning, og behold as-built tegninger som viser sporingsrutingen.
Ofte stilte spørsmål
Kan selvregulerende kabel brukes i sone 1?
Ja, når den har riktig sertifisering for farlige områder og kappetemperaturen holder seg innenfor områdets temperaturklasse. Kabelen i seg selv er sjelden problemet; oppsigelsene vanligvis er.
Trenger et farlig område alltid en termostat?
Nei. I sone 2 med lav vedlikeholdstemperatur er det ofte nok med selvregulerende kabel og godkjent koblingsboks. I sone 1 med høy effekttetthet er det en termostat eller begrenser som holder T-ratingen gyldig.
Kan mineralisolert kabel kuttes i lengde på stedet?
Generelt nei. MI-kabel leveres i fabrikklengder med forseglede avslutninger, så bestilling av riktig lengde er en designoppgave, ikke en installasjonsdetalj.
Hva om prosesstemperaturen stiger etter igangkjøring?
Kjør temperaturklassekontrollen på nytt umiddelbart. En økning i linjetemperaturen på 30 °C kan presse en kompatibel installasjon utenfor T-klassifiseringen, og løsningen kan være en annen kabelfamilie i stedet for en annen termostat.
Hvis du har områdeklassifiseringstegningen, linjestørrelsen, isolasjonsdetaljene og den nødvendige vedlikeholdstemperaturen, blir valg en kort ingeniørøvelse i stedet for en debatt. Send disse fire elementene til ingeniørene våre gjennom kontaktside og vi kommer tilbake med en kabelfamilie, en strømtetthet og den matchende Ex-vurderte maskinvaren.
